- 디지털 신호의 속도가 빨라짐에 따라서 보다 정밀하고 정확한 임피던스 측정의 필요성이 증가하고 있습니다.

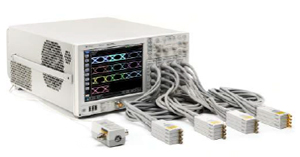

- 키사이트의 DCA-X 86100D는 최대 50 GHz 대역까지 지원이 가능한 TDR측정 장비입니다.
- 별도의 Calibration Kit를 활용하여 케이블과 픽스쳐에서 발생하는 손신을 보정할 수 있습니다.
- 원터치 조작으로 S-parameter를 실시간으로 확인할 수 있습니다.
- 최대 16개의 채널까지 동시에 TDR/TDT 측정이 가능합니다.

|
|
|
- 대역폭 : 35 GHz 또는 50 GHz(업그레이드 가능)
- 에지 속도(10-90 %, 일반) : 18 ps(35 GHz) 또는 8 ps(50 GHz)
- 채널 : 모듈당 2개 또는 4개(업그레이드 가능), 독립적인 스큐 제어, 86100D 메인프레임당 최대 16개 채널
- 초박형 원격 헤드 : 1.6 m 위상 안정 케이블, 2.92 mm(35 GHz) 또는 1.85 mm(50 GHz) 커넥터
- ESD/EOS 보호를 위한 67 GHz 다이오드 리미터 통합
|
|
|
자료실
|
제 목
|
다운로드
|
|
[동영상] TDR 측정의 기본 개념과 활용 방법
|
|
|
[제품사양서] DCA-X 86100D Wide-Bandwidth Oscilloscope
|
|
|
|
