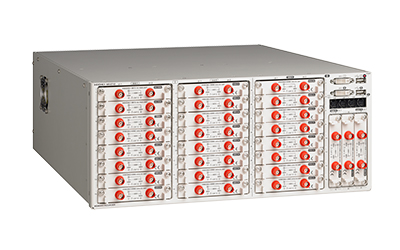

메모리 하이코더 MR8740, MR8741

24bit 고분해능의 DVM유닛 MR8990이 새롭게 등장！스캐너를 사용하지 않고 고속고정밀도 측정이 가능
다채널 계측 대응 (MR8740: 54Ch, MR8741: 16Ch 장비가 가능)
절연입력 (각 입력ch간, 케이스간 절연: 대지간 최대 정격 전압은 AC, DC300V)
고속 샘플링 (최대 20MS/s, 54Ch타입에서는 32Ch까지 동시 샘플링)
랙 마운트(Rack mounted)에 최적 (높이4U/ 180mm 내, 디스플레이레스(Display less)/ 박스형)
시판되는 모니터(DVI-D)와 마우스를 연결하여 파형표시와 설정이 가능
LAN통신에 의한 원격계측 (PC로부터 커맨드를 전송하여 제어가능)
브라우저를 통한 화면모니터와 원격조작도 가능하지만, 간편하게 원격조작을 하기 위해서는 LAN커뮤니케이터(communicator) 9333을 사용해 주십시오

견적 요청 자료실

| 제품 번호(발주 코드)

	특징
MR8740	Max. 54Ch, 864MW 메모리, 본체만
MR8741	Max. 16Ch, 256MW 메모리, 본체만
본체에는 입력 유닛 등의 전용옵션이 필요합니다. 입력 코드 등의 각종 공통옵션은 별도로 구입하여 주십시오

| 제품사양

	MR8740	MR8741
채널수	[블록Ⅰ: 아날로그 유닛16대] 아날로그32Ch + 로직표준8Ch~ [블록Ⅰ: 아날로그 유닛13대+로직유닛3대] 아날로그26Ch + 로직56Ch (로직표준8Ch+로직유닛48Ch) [블록Ⅱ: 아날로그 유닛11대] 아날로그22Ch + 로직표준8Ch~ [블록Ⅱ: 아날로그 유닛8대+로직유닛3대] 아날로그16Ch + 로직56Ch (로직표준8Ch+로직유닛48Ch) ※블록Ⅰ와 블록Ⅱ의 2블록 구성 ※블록Ⅰ와 블록Ⅱ는 트리거(trigger) 동기화에 의한 동시 시작(내부설정)	[아날로그 유닛8대] 아날로그16Ch +로직표준16Ch~ [아날로그 유닛5대+로직유닛3대] 아날로그10Ch +로직64Ch (로직표준16Ch+로직유닛48Ch)
	※아날로그 유닛의 Ch와 본체간에는 절연, 로직유닛의 Ch 및 표준로직단자의 Ch은 모든 본체와 GND공통
측정레인지(20div실물 크기)	5mV ~ 20V/div, 12레인지, 분해능 : 레인지의 1/100 (8966 사용시) 5mV ~ 50V/div, 5레인지, 분해능 : 레인지의 1/50000 (MR8990 사용시)
최대 입력전압	DC 400V (8966사용시, 입력단자간에 전압을 가하더라도 고장을 일으키지 않을 상한전압)
대지간 최대 정격 전압	AC, DC 300V (입력과 본체간에는 절연, 입력Ch ~ 케이스간, 각 입력 Ch간에 전압을 가하더라도 고장을 일으키지 않을 상한전압)
주파수특성	8966사용시: DC ~ 5MHz (-3dB)
시간축(메모리의 경우)	5µs ~ 5min/div, 26레인지, 시간축 분해능 100포인트/div, 시간축 확대:×2 ~ ×10의 3단, 압축:1/2 ~ 1/20,000의 13단
측정기능	메모리(고속기록), FFT
메모리 용량	16MW/Ch (고정), 총 864MW 탑재	16MW/Ch (고정), 총 256MW 탑재
외부기억장치	USB메모리 (USB 2.0)
디스플레이	없음 (디지털 DVI단자, 각 블록에 1개 장비, 800 × 600도트)	없음 (디지털 DVI단자1개 장비, 800 × 600도트)
외부 인터페이스	[LAN]100BASE-TX(DHCP, DNS대응, FTP서버, HTTP서버) [USB]USB2.0 시리즈A 리셉터클×2(마우스를 통한 조작)
전원	AC100 ~ 240 V, 50/60 Hz (250 VA max.)	AC100 ~ 240 V, 50/60 Hz (120 VA max.)
치수/질량	426W × 177H × 505D mm, 10.8 kg (본체만)	350W × 160H × 320D mm, 5.4 kg (본체만)
부속품	사용설명서×1, 어플리케이션 디스크(파형뷰어Wv/ 통신 커맨드표) ×1, 전원 코드×1

| 옵션

고정밀도 전류 센서와 메모리 하이코더 연결시 주의사항
※ MR8741과의 연결 - 고정밀도 전류 센서(ME15W)＋CT955x＋BNC케이블 →전류 유닛 8971 이외 - 고정밀도 전류 센서(PL23)＋CT9900+CT955x＋BNC케이블→전류 유닛 8971 이외 ※ 전류 유닛 8971은 MR8741에는 연결 불가
전류 센서용 입력 유닛
※ 전류 유닛 8971 (MR8847,MR8827・MR8740용)에 ME15W (12pin)단자인 (-05타입) 고정밀도 전류 센서를 사용하려면 변환 케이블 CT9901이 별도로 필요
변환 케이블 9318 CT6841-6846, CT6865/63/62, 9709, 9272-10과 8971/ 40/ 51 연결용, 38cm	변환 케이블 CT9901 ME15W (12pin)을 PL23 (10pin)단자로 변환	전류 유닛 8971 2Ch, DC ~ 100kHz 대역 전용 전류 센서를 이용한 전류측정
각종 입력 유닛
※ 입력 코드류는 부속되어 있지 않으므로 별도로 구입해 주십시오. 전류 유닛 8971은 MR8740에는 사용 불가
아날로그 유닛 8966 2Ch, DC ~ 5MHz 대역	온도 유닛 8967 2Ch, 열전대 온도입력	고분해능 유닛 8968 2Ch, DC ~ 100kHz 대역	주파수 유닛 8970 회전펄스 및 주파수 측정, 2Ch
전류 유닛 8971 2Ch, DC ~ 100kHz 대역 전용 저류 센서를 이용한 전류측정	DC/RMS 유닛 8972 2Ch, DC ~ 400kHz 대역 실효값 DC, 30 ~ 100kHz 대역	로직 유닛 8973 16Ch, 4단자, 로직신호측정에	디지털 볼트미터 유닛 MR8990 2Ch, 최고 분해능 0.1μV DC파형의 고정밀도 측정에
고압 유닛 U8974 2Ch, 전압입력, DC1000V, AC700V Max. 순간파형측정에	스트레인 유닛 U8969 2Ch, 스트레인 게이지식 변환기용 앰프
각종 출력 유닛
※ 출력 코드류는 부속되어 있지 않으므로 별도로 구입해 주십시오
임의파형발생 유닛 U8793 2Ch, FG기능10mHz ~ 100kHz 임의파형기능 D/A갱신 2MHz 출력 -10V~15V	파형발생 유닛 MR8790 4Ch, DC출력±10V, 정현파 출력 10mHz ~ 20kHz	펄스 발생 유닛 MR8791 8Ch, 펄스 출력 0.1Hz ~ 20kHz
출력 케이블
※ MR8791에 사용할 수 있는 커넥터는 별도로 문의해 주십시오.
접속 케이블 L9795-01 대지간 최대 정격전압 : AC33 V rms 또는 DC70 V, SMB단자-악어클립, 1.5m	접속 케이블 L9795-02 대지간 최대 정격전압 : AC33 V rms 또는 DC70 V, SMB단자-BNC단자, 1.5m
입력 케이블
접속 코드 L9790 최대 600V까지 입력 가능, 잘 구부러지는 가느다란 직경 φ4.1 mm 케이블, 1.8 m ※선단 클립은 별도 판매	악어클립 L9790-01 L9790의 선단에 장착, 빨강 검정 세트, CAT III 300V, CAT II 600V	그래버 클립 9790-02 ※이 클립을 L9790의 선단에 장착한 경우는 CAT II 300V까지 제한, 빨강 검정	콘택트 핀 9790-03 L9790의 선단에 장착, 빨강 검정 세트, CAT III 300V, CAT II 600V
※ 입력전압은 연결하는 입력 유닛의 전압으로 제한됩니다
접속 코드 L9197 최대 600V까지 입력 가능, 직경 φ 5.0 mm 케이블, 1.8 m, 탈착형 대형 악어클립 부속	접속 코드(저압용) L9198 최대 300V까지 입력 가능 직경 φ5.0 mm 케이블, 1.7m, 소형 악어클립	그래버 클립 9243 바나나 플러그 케이블의 선단에 장착, 빨강 검정 세트, 전체길이 196mm, CAT III 1000V
※ 대지간전압은 연결하는 입력 유닛의 전압으로 제한됩니다
10:1 프로브 9665 대지간전압은 입력 유닛과 동일 최대입력 1 kV rms (500kHz 이하), 1.5m	100:1 프로브 9666 대지간전압은 입력 유닛과 동일 최대입력 5 kV peak (1MHz 이하), 1.5m
※ 대지간전압은 이들 제품사양범위 내입니다
AC어댑터 Z1008 AC 100~240 V	차동 프로브 P9000 메모리 하이코더 전용 AC/DC 1kV까지 입력용, 별도 전원 필요
※ 대지간전압은 이들 제품사양범위 내입니다 ※ 별도로 전원 공급이 필요합니다.
AC어댑터 9418-15 AC 100~240 V	차동 프로브 9322 메모리 하이코더 전용 DC2kV, AC1kV까지 입력용 주파수대역 10MHz, 별도 전원 필요
※ 바나나단자용, 입력전압은 연결하는 입력 유닛의 전압으로 제한됩니다
그래버 클립 9243 바나나 플러그 케이블의 선단에 장착, 빨강 검정 세트, 전체길이 196mm, CAT III 1000V	접속 케이블 L4940 바나나 플러그 케이블의 선단에 장착, 빨강 검정	연장 케이블 L4931 바나나 플러그 케이블의 길이 연장용, 1.5m	악어클립 L4935 바나나 플러그 케이블의 선단에 장착, CAT IV 600V, CAT III 1000V
부스바 클립 L4936 바나나 플러그 케이블의 선단에 장착, CAT III 600V	마그네틱 어댑터 L4937 바나나 플러그 케이블의 선단에 장착, CAT III 1000V	테스트 리드 L2200 케이블 길이 70 cm, 선단부분은 핀 리드와 악어클립 교체 가능, 최대입력전압: CAT Ⅳ 600V, CAT Ⅲ 1000V
특주 케이블
P9000용 특주품에 대해서는 별도로 문의해 주십시오 (1) USB 버스 파워 케이블 (2) USB (A) - 마이크로B 케이블 (3) 3분기 케이블 별도 문의
비접촉 전압측정
AC 비접촉 전압 프로브 SP3000 외경φ1mm〜2.5mm인 피복전선에 대응 주파수대역 10Hz~100kHz 정격측정전압 5Vrms 14Vp-p	AC 전압 프로브 SP9001
기타 입력용
접속 코드 L9217 코드 양끝이 절연BNC, 1.6 m	접속 코드 9165 코드 양끝이 금속BNC, 금속 BNC단자에 사용, 1.5 m	변환 어댑터(BNC-바나나 female) 9199 받는 쪽 바나나 단자, 출력 BNC단자	변환 케이블 9318 CT6841-6846, CT6865/63/62, 9709, 9272-10과 8971/ 40/ 51 연결용, 38cm
로직 측정
※ 소형단자타입만 연결 가능 ※ 9323은 소형단자타입인 9327, 9320-01, 9321-01, MR9321-01에는 필요없습니다.
변환 케이블 9323 단자형상이 다른 9320・9321・MR9321・9324를 소형 로직단자인 메모리 하이코더에 중계	로직 프로브 9327 4Ch, 전압/접점신호의 ON/OFF 검출용 응답 가능 펄스 폭 100nsec 이상, 소형단자	로직 프로브 MR9321-01 절연 4Ch AC/DC 전압의 ON/OFF 검출용	로직 프로브 9320-01 4Ch, 전압/접점신호의 ON/OFF 검출용 응답 가능 펄스 폭 500nsec 이상
200A까지 (고정밀도)
※ 고정밀도 전류 센서를 사용하려면 전원 (CT955x)이 별도로 필요합니다. ※ CT955x와 연결 가능한 것은 ME15W (12pin)단자인 (-05타입)센서뿐 ※ PL23 (10pin) 단자인 센서를 사용할 경우는 변환 케이블 CT9900이 별도로 필요
AC/DC 커런트 센서 CT6862-05 주파수특성 DC ~ 1 MHz (위상 ~ 300 kHz) 정격전류 AC/DC 50A 가능 도체경 φ 24 mm	AC/DC 커런트 센서 CT6863-05 주파수특성 DC ~ 500 kHz (위상 ~ 300 kHz) 정격전류 AC/DC 200A 가능 도체경 φ 24 mm	AC/DC 커런트 프로브 CT6841-05 주파수특성 DC ~ 1 MHz (위상 ~ 300 kHz) 정격전류 AC/DC 20A 가능 도체경 φ 20 mm	AC/DC 커런트 프로브 CT6843-05 주파수특성 DC ~ 500 kHz (위상 ~ 300 kHz) 정격전류 AC/DC 200A 가능 도체경 φ 20 mm
클램프 온 센서 9272-05 주파수특성 1 Hz ~ 100 kHz (위상 5 Hz ~ 50 kHz) 정격전류 AC 20A/200A 가능 도체경 φ 46 mm
1000A까지 (고정밀도)
※ 고정밀도 전류 센서를 사용하려면 전원 (CT955x)이 별도로 필요합니다. ※ CT955x와 연결 가능한 것은 ME15W (12pin)단자인 (-05타입)센서뿐 ※ PL23 (10pin) 단자인 센서를 사용할 경우는 변환 케이블 CT9900이 별도로 필요
AC/DC 커런트 프로브 CT6846-05 주파수특성 DC ~ 20 kHz (위상 ~ 20 kHz) 정격전류 AC/DC 1000A 가능 도체경 φ 50 mm	AC/DC 커런트 프로브 CT6845-05 주파수특성 DC ~ 100 kHz (위상 ~ 100 kHz) 정격전류 AC/DC 500A 가능 도체경 φ 50 mm	AC/DC 커런트 프로브 CT6844-05 주파수특성 DC ~ 200 kHz (위상 ~ 200 kHz) 정격전류 AC/DC 500A 가능 도체경 φ 20 mm	AC/DC 커런트 센서 9709-05 주파수특성 DC ~ 100 kHz (위상 ~ 100 kHz) 정격전류 AC/DC 500A 가능 도체경 φ 36 mm
PL23(10pin)~ME15W(12pin) 변환
※ 고정밀도 전류 센서를 사용하려면 전원 (CT955x)이 별도로 필요합니다. ※ CT955x와 연결 가능한 것은 ME15W (12pin)단자인 (-05타입)센서뿐 ※ PL23 (10pin) 단자인 센서를 사용할 경우는 변환 케이블 CT9900이 별도로 필요
변환 케이블 CT9900 PL23 (10pin)을 ME15W (12pin)단자로 변환
센서용 전원
※ 고정밀도 전류 센서를 사용하려면 전원 (CT955x)이 별도로 필요합니다. ※ CT955x와 연결 가능한 것은 ME15W (12pin)단자인 (-05타입)센서뿐 ※ PL23 (10pin) 단자인 센서를 사용할 경우는 변환 케이블 CT9900이 별도로 필요
접속 코드 L9217 코드 양끝이 절연BNC, 1.6 m	센서 유닛서 CT9557 전류 센서를 단품으로 사용할 경우의 전원공급용 4Ch, 가산기능, 파형/RMS 출력포함	센서 유닛 CT9555 전류 센서를 단품으로 사용할 경우의 전원공급용 1Ch, 파형출력포함	센서 유닛 CT9556 전류 센서를 단품으로 사용할 경우의 전원공급용 1Ch, 파형/RMS출력포함
10mA급 ~ 500A까지 (고속)
클램프 온 프로브 3275 대역 DC ~ 2 MHz 최대입력 500 Arms 출력전압 0.01 V/A 가능 도체경 φ 20 mm	클램프 온 프로브 3274 대역 DC ~ 10 MHz 최대입력 150 Arms 출력전압 0.01 V/A 가능 도체경 φ 20 mm	클램프 온 프로브 3276 대역 DC ~ 100 MHz 최대입력 30 Arms 출력전압 0.01 V/A 가능 도체경 φ 5 mm	클램프 온 프로브 3273-50 대역 DC ~ 50 MHz 최대입력 30 Arms 출력전압 0.01 V/A 가능 도체경 φ 5 mm
전원
※ 3270 시리즈 전류 프로브를 사용하는 경우에 필요
전원 3272 HIOKI 광대역 전류 프로브용 1개구동, 조건에 따라 2개 가능	전원 3269 HIOKI 광대역 전류 프로브용 4개구동
100A ~ 2000A까지 (중속)
※ 이들 전류 센서를 사용하려면 CT7290 등이 별도로 필요합니다.
출력 코드 L9095 BNC단자용, 1.5m	AC/DC 커런트 센서 CT7642 대역 DC ~ 10kHz (-3dB) 정격측정전류 AC/DC 2000A 출력전압 0.1mV/A 가능 도체경 φ 55 mm	AC/DC 커런트 센서 CT7636 대역 DC ~ 10kHz (-3dB) 정격측정전류 AC/DC 600A 출력전압 1mV/A 가능 도체경 φ 33 mm	AC/DC 커런트 센서 CT7631 대역 DC ~ 10kHz (-3dB) 정격측정전류 AC/DC 100A 출력전압 1mV/A 가능 도체경 φ 33 mm
AC/DC 오토제로 커런트 센서 CT7742 대역 DC ~ 5kHz (-3dB) 정격측정전류 AC/DC 2000A 출력전압 0.1mV/A 가능 도체경 φ 55 mm	AC/DC 오토제로 커런트 센서 CT7736 대역 DC ~ 5kHz (-3dB) 정격측정전류 AC/DC 600A 출력전압 1mV/A 가능 도체경 φ 33 mm	AC/DC 오토제로 커런트 센서 CT7731 대역 DC ~ 5kHz (-3dB) 정격측정전류 AC/DC 100A 출력전압 1mV/A 가능 도체경 φ 33 mm
PC 관련
LAN 케이블 9642 스트레이트, 크로스 변환 커넥터 부속, 5 m	iPad App for 메모리 하이코더 HMR Terminal 메모리 하이코더용 (Apple사 제품 iPad전용) App Store에서 다운로드, 무료	웨이브 프로세서 9335 메모리 하이코더용 데이터 변환, 인쇄기능, 파형표시	LAN커뮤니케이터 9333 MR8740/8741, MR8847 시리즈, MR8730/8731, 8826 외용 PC에 파형 데이터 자동저장 LAN 연결로 원격조작
