인텔리전트 바이폴라 전원 PBZ 시리즈

| 각종기능

제품	설명
파형 생성 기능	PBZ 시리즈는 성현파, 방형파, 삼각파의 기본 파형에 덧붙여 16파형까지 등록할 수 있는 임의 파형 발생 기능을 장비하고 있습니다. 이러한 것들은 진폭 · 주파수 · 개시 위상 · 주파수 스위프 · 방형파 듀티(Duty)의 설정이 가능해 집니다. 임의 16파형은 자유롭게 편집 할 수 있으며, 독자적으로 편집 작성한 파형을 등록하면 간단히 불러내 사용 할 수 있습니다. 또한 시퀀스기능에서는 각 펴형을 1스텝으로서 설정 할 수 있으며, 최대로 1024스텝을 16의 프로그램에 설정 가능합니다. *파형 편집에는 Wavy for PBZ이 필요해집니다.
시퀀스기능	정현파, 감각파, 방형파의 기본 파형 및 16의 임의 파형도 1 스텝으로 설정 할 수 있으므로 복잡한 시퀀스도 간단히 작성 할 수 있습니다. 시퀀스는 1024스텝에 의해 구성됩니다. 이 스텝을 조합한 단위가 프로그램이 되며, 최대 16 프로그램으로 분할 해 설정 할 수 있습니다. 시퀀스의 실행은 프로그램 단품으로의 실행은 물론, 스크립트 기능에 의해 프로그램을 자유롭게 조합시켜 실행 할 수 있습니다.
동기 운전기능	PBZ을 여러대 사용해 시퀀스를 실행 할 경우에 각 전원 출력의 동기를 취하는 기능입니다. 이로 인해 장시간 시퀀스를 실행해도 시간적인 어긋남이 발생하지 않습니다. *기동시 1㎲이하의 지연이 발생합니다.
병렬 운전기능 (동일 모델 2대, 최대 5대)	출력전류를 확장하는 기능입니다. 필요한 전류값에 맞추어 병렬 접속으로 대응합니다. 동일 모델로 표준 2대, 옵션인 병렬운전 키트를 사용하면 사용자께서 간단히 셋업 할 수 있습니다.

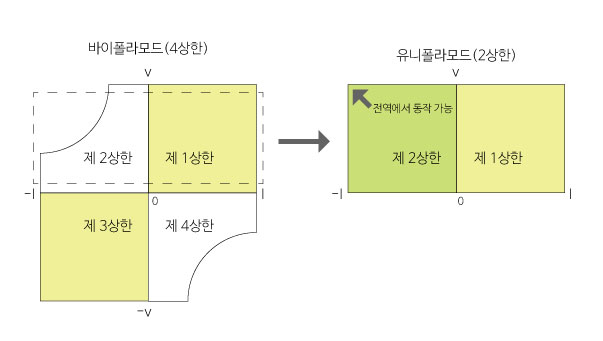

유니폴라모드	본 제품 특유의 기능입니다. 전압이 단일 극성이므로 유니폴라모드라고 부릅니다. 유니폴라 전원은 전류가 단일방향이지만, 유니폴라모드는 전류를 쌍방향(소스,싱크)으로 흐르게 할 수 있습니다. 전압(종축)과 전류(횡축)을 직교시킨 그래프로 나타내면 제 1상한과 제 2상한의 영역(2상한) 에서 동작이 가능합니다. 바이폴라모드에서는 제 2, 2ㅔ4상한에 전력 제한 영역 (PBZ20020:100W, PBZ40-10 : 180W, PBZ60-6.7/ pbz80-5: 200W)이 있지만, 유니폴라모드에서는 제 2상한 전역에서 동작이 가능해집니다.
동기운전기능 (트리거 동기, 클럭 동기)
고속응답	주파수 특성 100 kMz(CV) 가동, 정지시간 3.5㎲의 뛰어난 파형 품위로 다양한 파형을 고정밀도로 재현 합니다.
