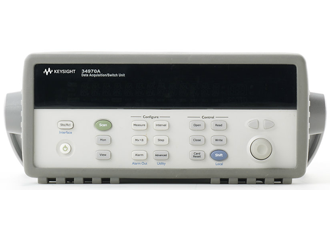

34970A 데이터 수집 스위치 장치

  • 내장형 GPIB 및 RS232 인터페이스를 갖춘 3슬롯 메인프레임
  • 6.5디지트(22비트) 내장형 DMM, 초당 최대 250채널 스캐닝
  • 8가지의 스위치 및 제어 플러그인 모듈 중에서 선택
  • 내장 신호 컨디셔닝이 열전쌍(thermocouple), RTD 및 서미스터, ac/dc 전압 및 전류, 저항, 주파수 및 주기를 측정
  • 전원이 꺼져도 50k 판독값의 비휘발성 메모리에 데이터 저장
  • 각 채널에서 Hi/LO 경보 설정, 4개의 TTL 경보 출력

| 진행중인 프로모션

프로모션 내용 프로모션 기간
제품 구매시, 액세서리 또는 메모리 업그레이드 무료! 2024-12-31 까지

| 제품 사양

제품 34970A 34972A

Support 8 plug-in modules

O O

LabView drivers

O O

IVI-C, IVI-COM drivers

O O

BenchLink Data Logger

O O

Optional BenchLink Data Logger Pro

O O

Graphical Web interface

  O

Gigabit LAN

  O

USB 2.0

  O

USB memory port

  O

GPIB

O

RS-232

O

| 모듈

제품 설명 속도 (Ch/Sec) 최대 전압 최대 전류 비고
34901A

20채널, 멀티플렉서(2/4와이어)

60 300V 1A

전류 채널 2개(총 22채널); 내장 냉접점 참조; 내장 DMM에 연결

34902A

16채널, 멀티플렉서(2/4와이어)

250 300V 50mA

내장 냉접점 참조; 리드 릴레이가 내장 DMM으로 입력을 다중화

34903A

20채널, 액츄에이터/GP 스위치

120 300V 1A

Form C(SPDT) 스위치; 내장 DMM에 연결 없음

34904A

4x8 메트릭스

120 300V 1A

2와이어, 완전 크로스포인트; 내장 DMM에 연결 없음

34905A

2GHz 이중 1:4 RF 멀티플렉서, 50옴

60 42V 0.7A

제공된 BNC-SMB 어댑터 케이블을 통해 1GHz; 내장 DMM에 연결 없음

34906A

2GHz 이중 1:4 RF 멀티플렉서, 75옴

60 42V 0.7A

제공된 BNC-SMB 어댑터 케이블을 통해 1GHz; 내장 DMM에 연결 없음

34907A

2개의 8비트 디지털 I/O 포트
26비트, 100kHz 이벤트 카운터
2개의 16비트 아날로그 출력

해당 없음
해당 없음
해당 없음
42V
42V
+/-12V
400mA

10mA

Open Drain
게이트, 선택형 입력 임계값
접지 참조, 교정
내장 DMM에 연결 없음

34908A

40채널, 싱글 엔드 멀티플렉서

60 300V 1A

Common low, 4와이어 측정 없음, 내장 냉접점 참조, 내장 DMM에 연결

| 옵션 & 액세서리

Description Model number

Delete Internal DMM

Option 001

Kelvin Clip Set

11062A

Benchlink Data Logger Pro Software optional software package that adds limit checking and decision making for more complex applications

34830A

10-pack of J-type thermocouples

34307A

5-pack of 10 kΩ thermistors

34308A

Accessory pouch

34161A

Hard carrying case (transit case)

34131A

LAN/GPIB gateway for use with 34970A

E5810A

USB/GPIB converter for use with 34970A

82357B

DMM field installation kit. Fully calibrated with test report and Quick Start kit

34970-80010

Kit of 10 SMB-to-BNC adapter cables, 50 Ω

34905-60001

Kit of 10 SMB-to-BNC adapter cables, 75 Ω

34906-60001
